Celduc โซลิดสเตตรีเลย์แบบ 1 เฟส และโซลิดสเตตรีเลย์แบบ 3 เฟส

โซลิดสเตตรีเลย์แบบ 1 เฟส SINGLE PHASE SOLID STATE RELAY รุ่น S08

• เป็นโซลิดสเตตรีเลย์แบบ 1 เฟส Single Phase Solid State Relay


• SO869070 ยี่ห้อ CELDUC: Singel Phase Solid State Relay

• ถูกออกแบบมาให้สามารถติดตั้งได้ง่ายและสะดวกในการทำงาน

• SO8 เป็นโซลิดสเตทรีเลย์ที่ใช้งานกับโหลด Resistive หรือ Inductive

• ใช้งานแทนแมกเนติกส์คอนแทคเตอร์ ทนทาน

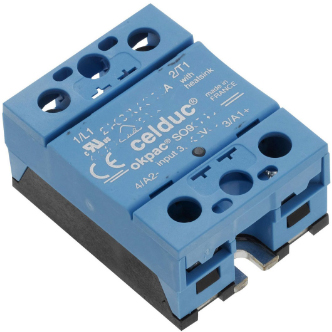

โซลิดสเตตรีเลย์แบบ 1 เฟส SINGLE PHASE SOLID STATE RELAY รุ่น S09

• เป็นโซลิดสเตตรีเลย์แบบ 1 เฟส

• ถูกออกแบบมาให้สามารถติดตั้งได้ง่ายและสะดวกในการทำงาน

• SO943460 : Singel Phase Solid State Relay

• SO9 เป็นโซลิดสเตทรีเลย์ที่ใช้งานกับโหลด Resistive (AC-51)

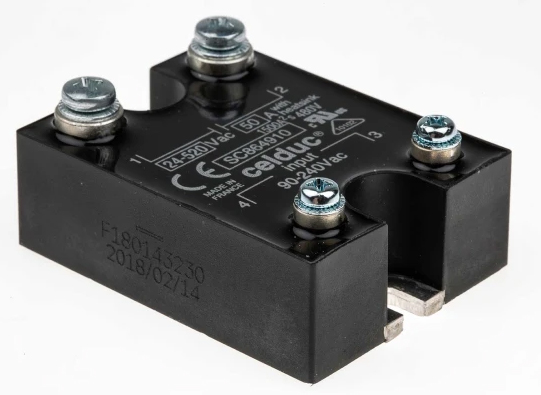

Celduc SC8 Series Solid State Relay, 50 A Load

• • Maximum Load Current 50 A
  • Mounting Type Panel Mount
  • Maximum Load Voltage 520 V rms
  • Minimum Control Voltage 90V ac/dc
  • Maximum Control Voltage 240 V
  • Switching Type Zero Crossing
  • Control Voltage Range 90 → 240 V ac

  • Minimum Load Current 5 mA

  • Terminal Type Screw
  • Output Device Triac
  • Relay Type Single Phase Solid State Relay
  • Load Voltage Range 24 → 520V ac

Celduc SCM Series Solid State Relay, 150 A Load

• • Latest MOSFET technology generation
  • Ultra low on-state resistance
  • Ultra low output leakage current
  • Low control current consumption
  • Triggered control input to avoid linear control risks
  • Low conducted and radiated disturbances

  • Standards
  • IEC 60947-1

SO4 CELDUC  รุ่น SO4 Single phase Angle Controllers

• SO4 เป็นโซลิดสเตทแบบ Phase angle Control
• ที่มีขนาดกะทัดรัด
• ออกแบบมาสำหรับ Resistive Loads (AC-51)  เช่น ฮีตเตอร์ , หลอดไฟ
• สามารถควบคุมให้โหลดทำงานตกน้อยตามความต้องการได้
• รับอินพุทได้ทั้ง 0-10VDC , 4-20mA , 0-5VDC , 1-5VDC และ Potentiometer

CELDUC SCC Series DC Solid State Relay

• SCC-Series โซลิดสเตทรีเลย์ ที่ออกแบบมาเพื่อใช้งานสำหรับแรงดันไฟ DC เท่านั้น
• แรงดันอินพุต : 3-32 VDC / แรงดันเอาต์พุต : 2-200 VDC

Celduc SOM Series Solid State Relay

MOSFET technology solid state relays

MOSFET technology solid state relays for switching on continuous voltage.

Very low on-state resistance.

Very low control consumption.

No conducted or radiated interference.

Control input protected against reverse polarity.

Protection index: IP20.

Standards

IEC 60947-1

Celduc SUL8-SUM8 Series Solid State Relay

Single Phase Solid State Relays, Celpac Series

Celduc range of compact solid state relays with integral heat sink for DIN Rail mounting.

Zero voltage switching

LED indication

DIN Rail mount

Zero Voltage Relays

Note

Temperature can affect current rating; please consult the data sheet for potential derating.

Celduc SO Series Solid State Relay

The Celduc single phase power solid state relays are electronic switching devices used to switch electrical loads on and off. This relay is especially designed for resistive loads and it has a faster switching speed, longer life and improved reliability. It provides over-voltage protection and green LED visualization on the input.

Weighs around 80 g

Has IP20 protection

Ambient temperature range is -55°C to 100°C

Celduc SUL9-SUM9 Series Solid State Relay

Single Phase Solid State Relays, Celpac Series

Celduc range of compact solid state relays with integral heat sink for DIN Rail mounting.

Zero voltage switching

LED indication

DIN Rail mount

Zero Voltage Relays

Note

Temperature can affect current rating; please consult the data sheet for potential derating.

 Celduc SCB Series Solid State Relay, 50 A Load, Panel Mount, 600 V ac Load, 30 V dc Control

Double Solid State Relays - SCB series

This range is designed to drive three-phase applications (2-phase breaking) or two single-phase applications, with a compact footprint.

SCB865300 relay: one control for 2 paths.

Optional IP00 protection:  1K470000 cover.

Zero Voltage Relays

Note

Temperature can affect current rating; please consult the data sheet for potential derating.

Celduc SOL Series Solid State Relay, 125 A Load, Chassis Mount, 690 V ac Load, 32 Vdc Control

The IWIS Solid State Contactor utilizes advanced semiconductor technology to switch AC circuits, offering a seamless, maintenance-free alternative to traditional mechanical contactors. It is specifically engineered for resistive loads in AC applications, where precise and efficient switching is crucial.

Zero Cross Switching

Green LED Visualization

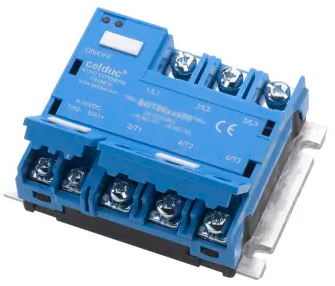

Celduc SGT 2G Series Solid State Relay, 50 A Load, Panel Mount, 660 V ac Load, 30 V dc Control

Superior design, easy to install, optimum lifespan and price-eectiveness are delivered with the new generation of three-phase Solid State Relays :cel3pac and sightpac ranges.

Three-phase SSRs

Screws or spring connections

Celduc SG4 Series Solid State Relay, 40 A Load, Panel Mount, 460 V rms Load, 10 V dc Control

Phase Angle and Frequency Burst Regulators

SG5 relays with proportional control have an analogue input isolated from the mains allowing a proportional variation of the operating duty cycle at this input through the generation of frequency bursts.

Applications: heating regulation.- Ve = 0 V → t/T = 0%

- Ve = 5 V → t/T = 50%

- Ve = 10 V → t/T = 100%.

The SG4 models have an analogue input isolated from the mains allowing a proportional variation at this input of the switching instant on the sine wave.

Applications: motor speed variation, dimmable lighting.

Specific documentation available on request.

Proportional and Power

Note

Temperature can affect current rating; please consult the data sheet for potential derating.
